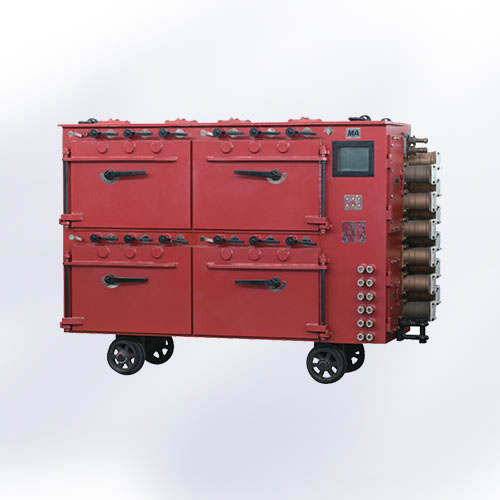

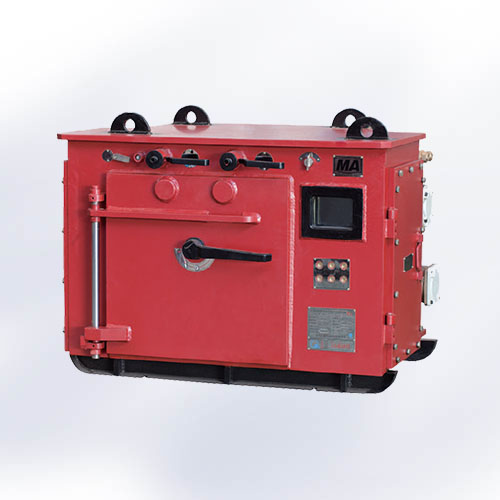

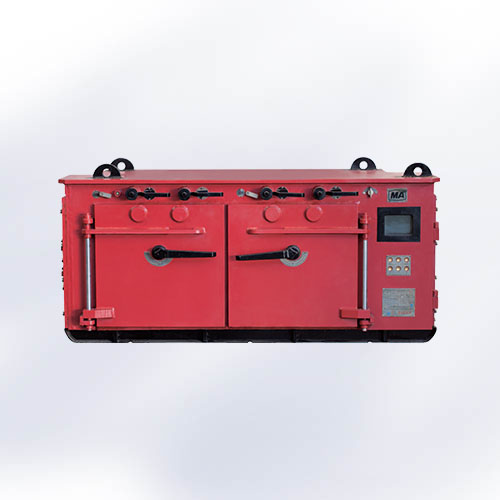

組合開關動力回路采用模塊化設計，一個回路一個模塊，模塊內部集成了各控制回路的主要電氣元件。

模塊通過外部隔離手柄可方便接入主回路母線或退出主回路母線，安裝機械聯鎖裝置，保證模塊先分閘后退出，防止帶負荷插拔模塊。

每個回路一套電動換向機構，電動換向機構集成在模塊內部，在工控屏上操作，每個回路能獨立換向，不影響其他回路。

組合開關采用智能化微機綜合保護裝置，具有過載、短路、漏電閉鎖、斷相、三相不平衡、欠壓、過電壓吸收等保護功能。

采用10寸TFT彩色工控機可觸摸式顯示屏，能夠?qū)崟r顯示系統電壓、三相電流、回路運行狀態、回路聯機狀態、故障類型等重要參數，具備故障記憶查詢功能。配合人機操作鍵盤，可實現不停電情況下進行保護定值修改及各種保護測試操作。

產品內部數據采用光纖通訊，保證了信號的正常高速傳輸，杜絕了死機、誤動、亂碼現象。

設有標準LAN通訊接口，配置于礦用監測監控系統中，實現遙測、遙控、遙信、遙調等四遙功能，可進行遠程分、合閘、數據讀寫等操作，達到變電所無人值守。

提供127V（5KVA）輔助電源，并配套真空接觸器和微機綜合保護器對線路進行保護。
